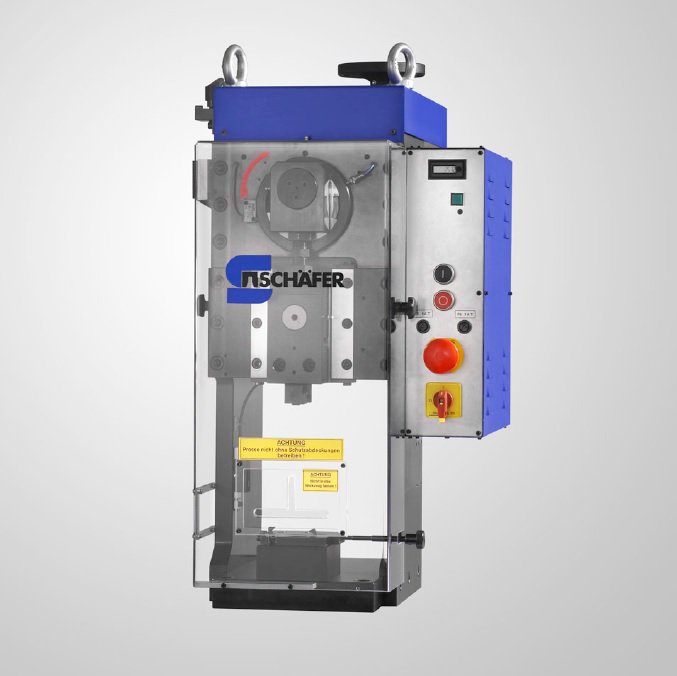

Terminal Krimp (Çakma) Presi

35 mm² kesite kadar

Tanım

Bu standart terminal krimp makinesi, Avrupa tipi hızlı değişim sistemli kalıpları kullanarak terminal krimplemek (çakmak) için dizayn edilmiştir.

Dökme tip terminallerin kalıba elle güvenle yerleştirilebilmesi için, ünite ek kilitleme düzeneğine sahip güvenlik anahtarıyla birlikte sunulan dikey pnömatik hareketli koruma kapağıyla birlikte gelmektedir.

Manuel işlem için makine üzerine bir el-diski entegre edilmiştir.

Uygulama Alanı Schäfer terminal krimp presleri kablo işleme endüstrisinde seri üretimde kullanılır.

Uygulama Örnekleri Schäfer terminal krimp presleri kablo ve terminallerin çeşitli uygulamalar için birleştirilmesini sağlar.

Ürün Kombinasyon İmkanları

Kalite yönetimi için , krimp kontrol sistemleri entegre edilebilir.

Teknik Bilgiler

Beslemeler
Güç Kaynağı	3 x 400 VAC, 50 Hz
Sürücü	3,0 kW A.C. motor
İşlenebilen Kablolar
Kesit Alanları	35 mm² 'ye kadar [1]
Motor Devir Sayısı	1420 d/d
Baskı Kuvveti	50 kN
Strok	40 mm
Strok Süresi	0,7 s
Baskı Yüksekliği	195,78 +/- 7 mm [3]
Kalıp Sistemi	Hızlı Değişim Sistemi
Gövde Malzemesi	Çelik
Kontrol	Frekans konvertörü ile
Gösterge	yok
Sıcaklık Aralığı
Çalışma	15 °C - 40 °C
Depolama	0 °C - 60 °C (rF < 80%)
Boyutlar & Ağırlık
U x G x Y	550 x 700 x 780 mm [2]
Ağırlık	220 kg [2]

[1] terminalin şekline ve malzemesine bağlıdır.
[2] temel konfigürasyon ile yaklaşık olarak, terminal besleme ekipmanı gibi yan ekipmanlar bağlı değilken.

[3] standart krimp yüksekliği olan 135,78 mm'ye ayarlanabilir.
