Terminal Krimp (Çakma) Presi

6 mm² kesite kadar

Tanım

Bu standart terminal krimp makinesi, Avrupa tipi hızlı değişim sistemli kalıpları kullanarak terminal krimplemek (çakmak) için dizayn edilmiştir. Kablo uçlarını sıyırmak için Schäfer kablo uç sıyırma modülleri makineye entegre edilerek stripper-crimper (sıyırma-basma) özellikli hale getirilebilir.

Manuel işlem için makine üzerine bir el-diski entegre edilmiştir. Pres üzerindeki LCD gösterge dil seçimine, makine durumunun belirlenmesine ve özel fonksiyonların ayarlanmasına imkan verir.

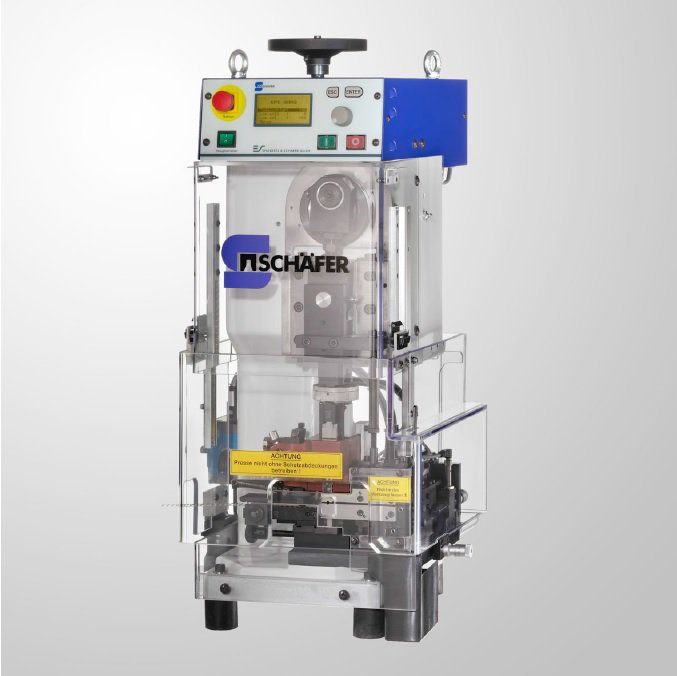

Resimde görülen ürün EPS2002 'dir.

Uygulama Alanı Schäfer terminal krimp presleri kablo işleme endüstrisinde seri üretimde kullanılır.

Uygulama Örnekleri Schäfer terminal krimp presleri kablo ve terminallerin çeşitli uygulamalar için birleştirilmesini sağlar.

Ürün Kombinasyon İmkanları

Kalite yönetimi için , krimp kontrol sistemleri entegre edilebilir.

Teknik Bilgiler

Beslemeler
Güç Kaynağı	230 V, 50 Hz
Sürücü	0,75 kW A.C. motor
İşlenebilen Kablolar
Kesit Alanları	6 mm² 'ye kadar [1]
Motor Devir Sayısı	440 - 2000 d/d
Baskı Kuvveti	20 kN
Strok	40 mm
Strok Süresi	0,3 s
Baskı Yüksekliği	135,78 +/- 7 mm
Kalıp Sistemi	Avrupa Tipi Hızlı Değişim Sistemi
Gövde Malzemesi	Çelik veya Alüminyum
Kontrol	entegre edilmiştir
Gösterge	LCD Gösterge
Sıcaklık Aralığı
Çalışma	15 °C - 40 °C
Depolama	0 °C - 60 °C (rF < 80%)
Boyutlar & Ağırlık
U x G x Y	320 x 500 x 700 mm [2]
Ağırlık	90 kg [2]

[1] terminalin şekline ve malzemesine bağlıdır.
[2] temel konfigürasyon ile yaklaşık olarak, terminal besleme ekipmanı gibi yan ekipmanlar bağlı değilken.
