Terminal Krimp (Çakma) Presi - Otomatik Makineler İçin

8 mm² kesite kadar

Tanım

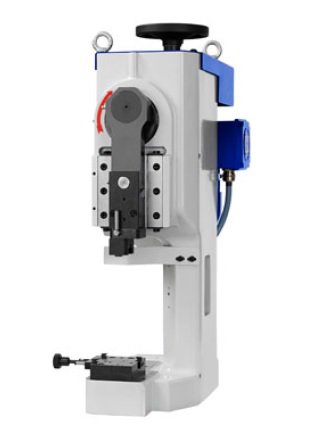

EPS2020 terminal krimp makinesi, Avrupa tipi hızlı değişim sistemli kalıpları kullanarak terminal krimplemek (çakmak) ve özellikle Megomat1000 gibi otomatik makine uygulamaları için dizayn edilmiştir. Yalnızca 170mm genişliği ve açılı dizayna sahip kompakt yapısı, ESP2020'yi otomatik makineler için ideal hale getirmektedir.

Pres motoru entegre frekans konvertörü vasıtasıyla ve otomatik kablo terminal krimp makinesi üzerinde yazılımla kontrol edilir.

Tıpkı masaüstü preslerdeki gibi, manuel işlem için makine üzerine bir el-diski entegre edilmiştir.

Uygulama Alanı

Schäfer terminal krimp presleri kablo işleme endüstrisinde seri üretimde kullanılır.

Uygulama Örnekleri Schäfer terminal krimp presleri kablo ve terminallerin çeşitli uygulamalar için birleştirilmesini sağlar.

Ürün Kombinasyon İmkanları

Tam otomatik sistemler için özel olarak geliştirilen yeni BBO7s krimp kontrol sistemi entegre edilebilir.

Ek olarak, yeni opsiyonel krimp yükseklik ayar sistemi 1mm ayar aralığına sahiptir.

EPS2020 presi Schäfer Hızlı Kalıp Değiştirme Sistemi ile uyumludur.

Teknik Bilgiler

Beslemeler
Güç Kaynağı	230 V, 50 Hz
Sürücü	0,75 kW A.C. motor
İşlenebilen Kablolar
Kesit Alanları	8 mm² 'ye kadar [1]
Motor Devir Sayısı	440 - 2300 d/d
Baskı Kuvveti	20 kN
Strok	40 mm
Strok Süresi	0,3 s
Baskı Yüksekliği	135,78 +/- 7 mm
Kalıp Sistemi	Avrupa Tipi Hızlı Değişim Sistemi
Gövde Malzemesi	Çelik
Kontrol	entegre frekans konvertörü, yazılımla kontrol edilebilir
Gösterge	yok
Sıcaklık Aralığı
Çalışma	15 °C - 40 °C
Depolama	0 °C - 60 °C (rF < 80%)
Boyutlar & Ağırlık
U x G x Y	400 x 170 x 740 mm [2]
Ağırlık	75 kg [2]

[1] terminalin şekline ve malzemesine bağlıdır.
[2] temel konfigürasyon ile yaklaşık olarak, terminal besleme ekipmanı gibi yan ekipmanlar bağlı değilken.
